Typy střešních světlíků

Obloukové střešní světlíky

Obloukové pásové světlíky vyrábíme v celohliníkovém provedení v šířkách od 1 m do 6,3 m dle přání zákazníka. Zasklení tvoří polykarbonát, větrací křídla otvírají elektromotory.

Poptat obloukový světlík 602 659 434

Dlouhý obloukový světlík s mléčnou polykarbonátovou výplní na ploché střeše

01Použití

Kde se obloukové střešní světlíky používají

Obloukové světlíky se řadí mezi pásové světlíky (označované také jako housenkové). Střešní světlíky se používají převážně u průmyslových a zemědělských objektů a díky velkému podílu oblohové složky světla prosvětlí místnost zpravidla více než okna.

Sedlové světlíky se při komplexní výměně často nahrazují obloukovými s hliníkovým rámem.

Pásové světlíky vyrábíme v sedlovém nebo obloukovém provedení. Obloukový pásový světlík nemá vrcholový podélný spoj, a odpadá tak riziko zatékání tímto spojem.

02Provedení

Technické provedení: obloukové světlíky

Údaje vycházejí z naší nabídky. Konkrétní řešení navrhneme podle typu objektu a otvoru ve střešním plášti.

Konstrukce: Podkonstrukce (AL) tvořená zkruženými profily šroubovanými k průběžným nadobrubníkovým profilům, kotveným do obrubníku (otvoru) střešního pláště. Na podkonstrukci se přes těsnění pokládá zasklívací materiál (polykarbonát), uchycený k AL podkonstrukci přítlačnými hliníkovými lištami. Boční vyztužení je zajištěno uzavíracími lištami.
Spojovací materiál: Spojovací materiál dodáváme v nerezovém provedení.
Zateplení: Světlíky zateplujeme Rotaflexem a AL fólií.
Rozměry: Šířky od 1 m do 6,3 m dle přání zákazníka.
Větrání: Větrací křídla šířky od 1,0 m do 2,5 m, která se podle šířky světlíku osazují na krajní strany, nebo do vrcholu (u světlíků širších než 3 m). Křídla otvírají elektromotory s napájecím napětím max. 36 V. Umístění a počet ovládacích míst určuje zákazník. Součástí dodávky je vstupní elektrorevize a návod k obsluze.
Výplně: Polykarbonát s UV filtrem ve třech barevných provedeních (čiré, mléčné, kouřové), tloušťka 10–40 mm (případně sendvičové zasklení), k = 1,0–3,1 W/m²K.

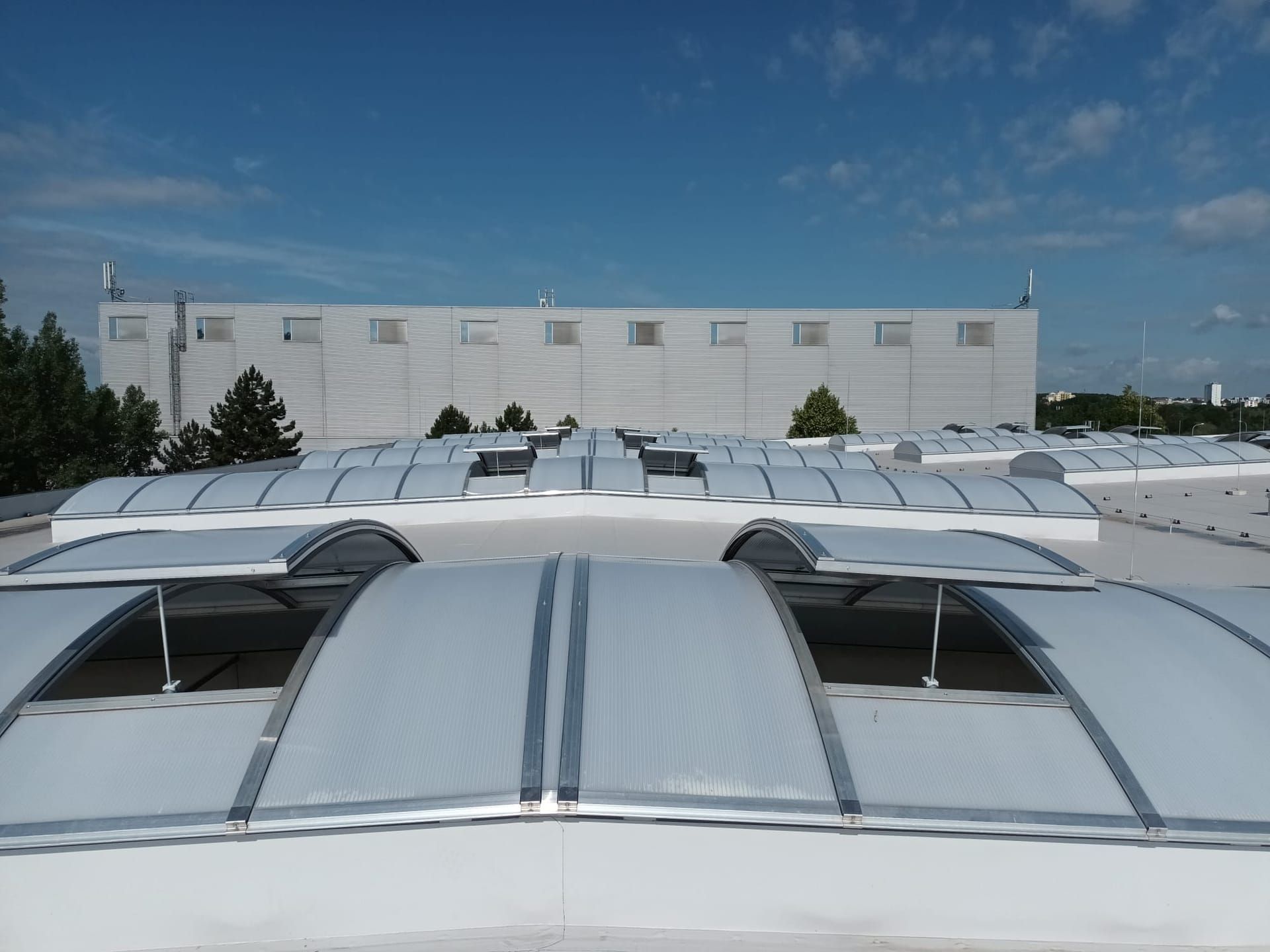

Obloukové světlíky s otevřenými větracími křídly na ploché střeše haly

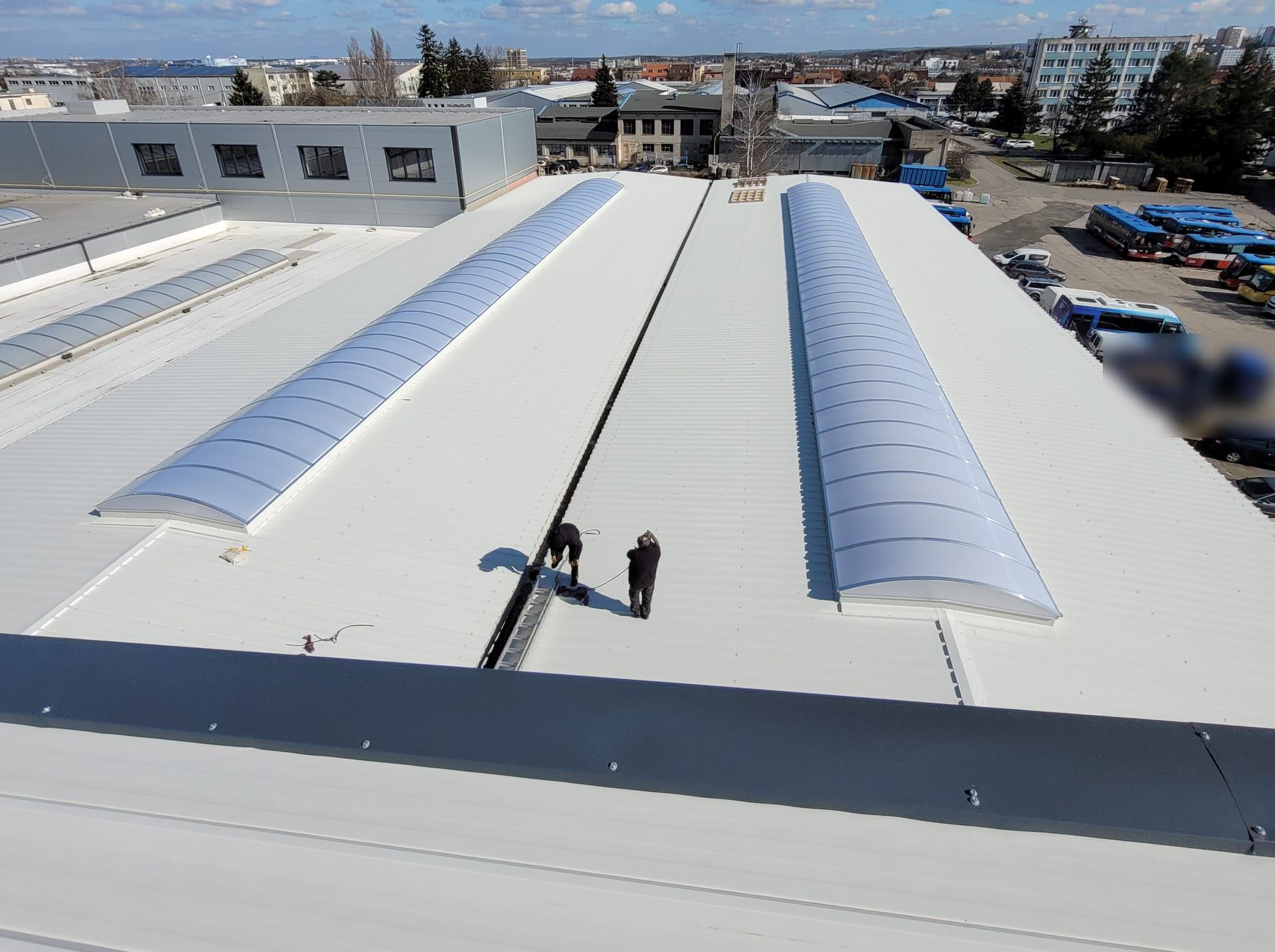

Dva dlouhé obloukové světlíky na bílé střeše haly

03Fotografie

Obloukové světlíky na fotografiích

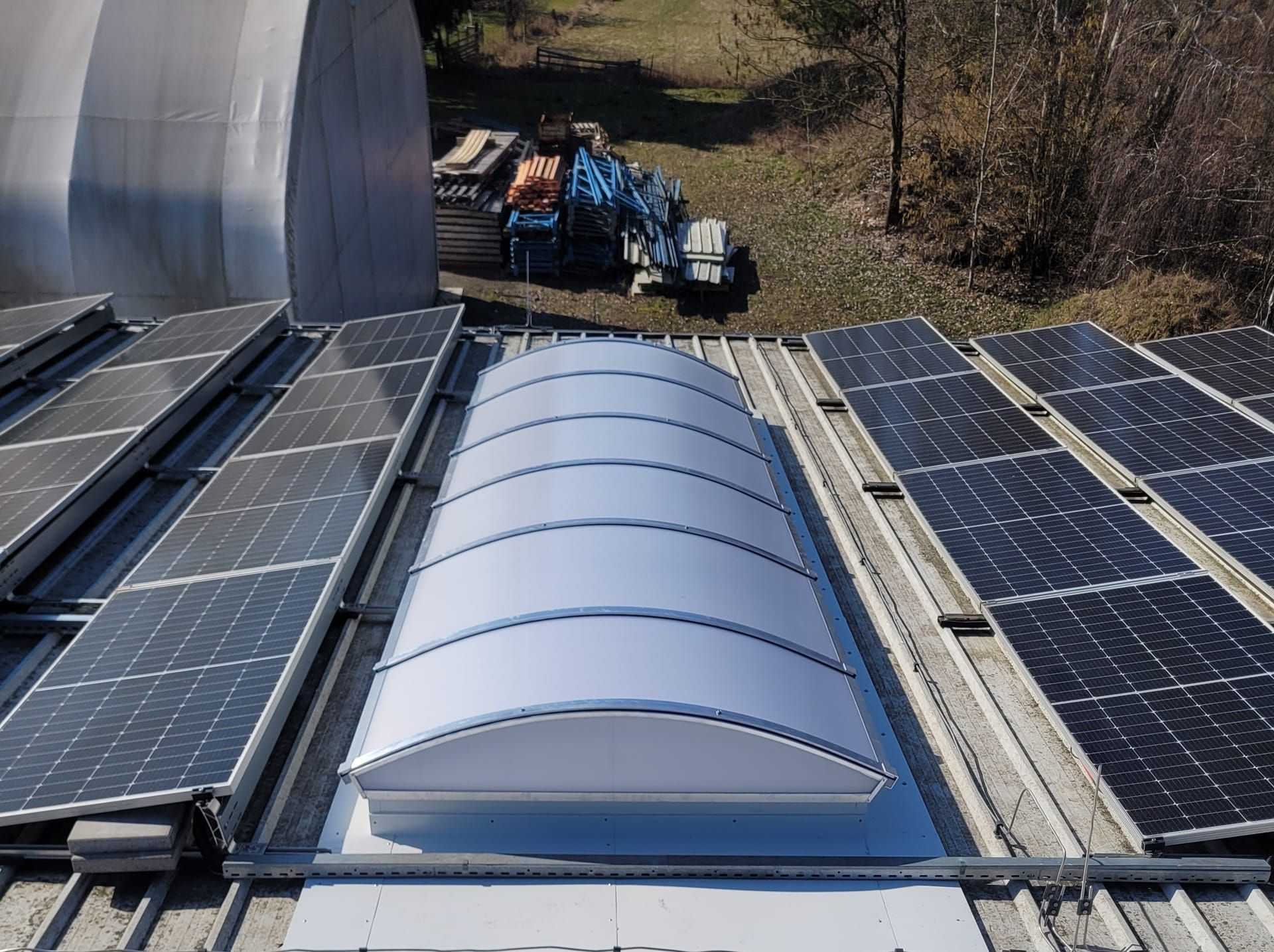

Obloukový světlík na střeše mezi fotovoltaickými panely

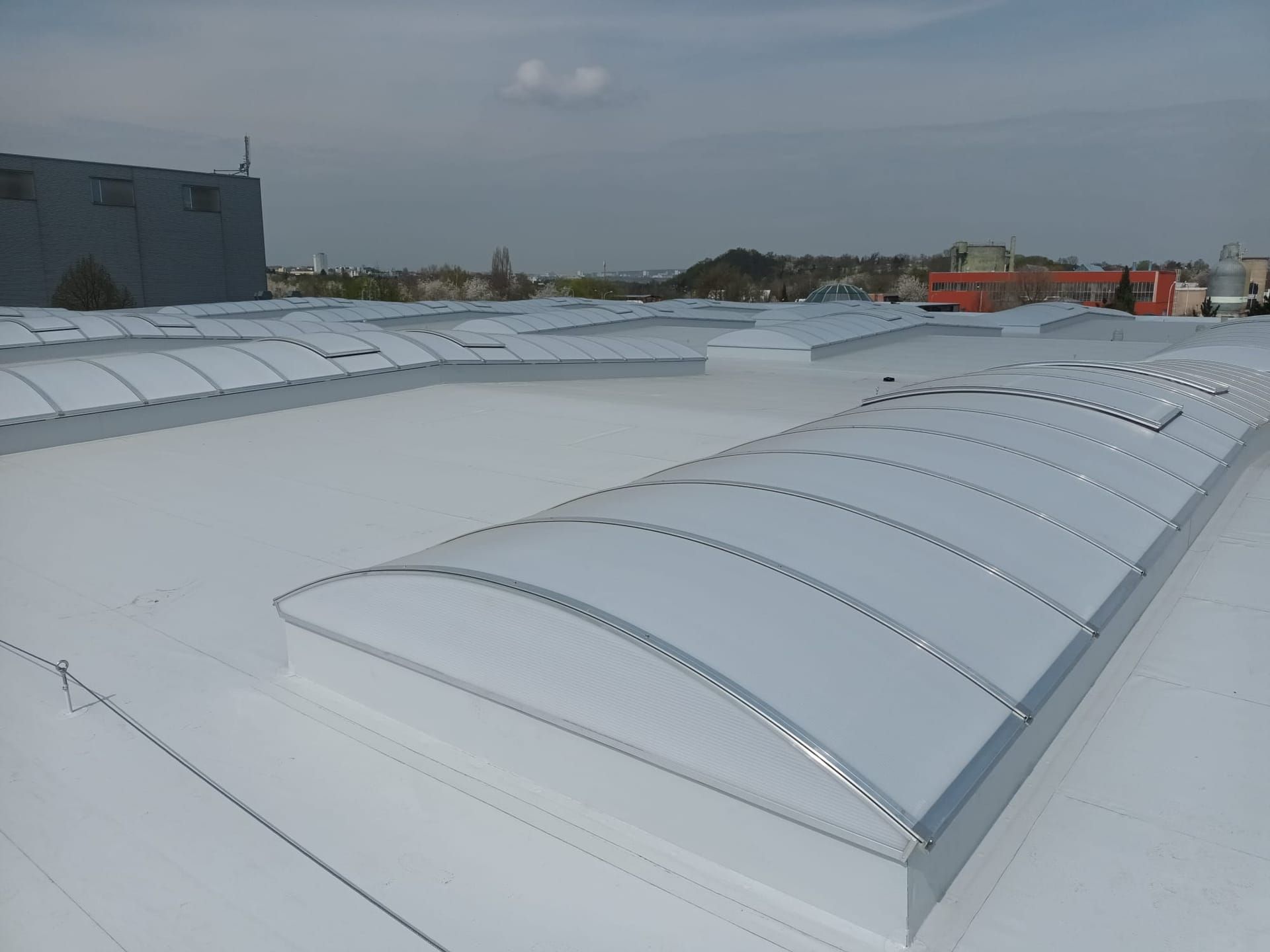

Řada obloukových světlíků na bílé ploché střeše

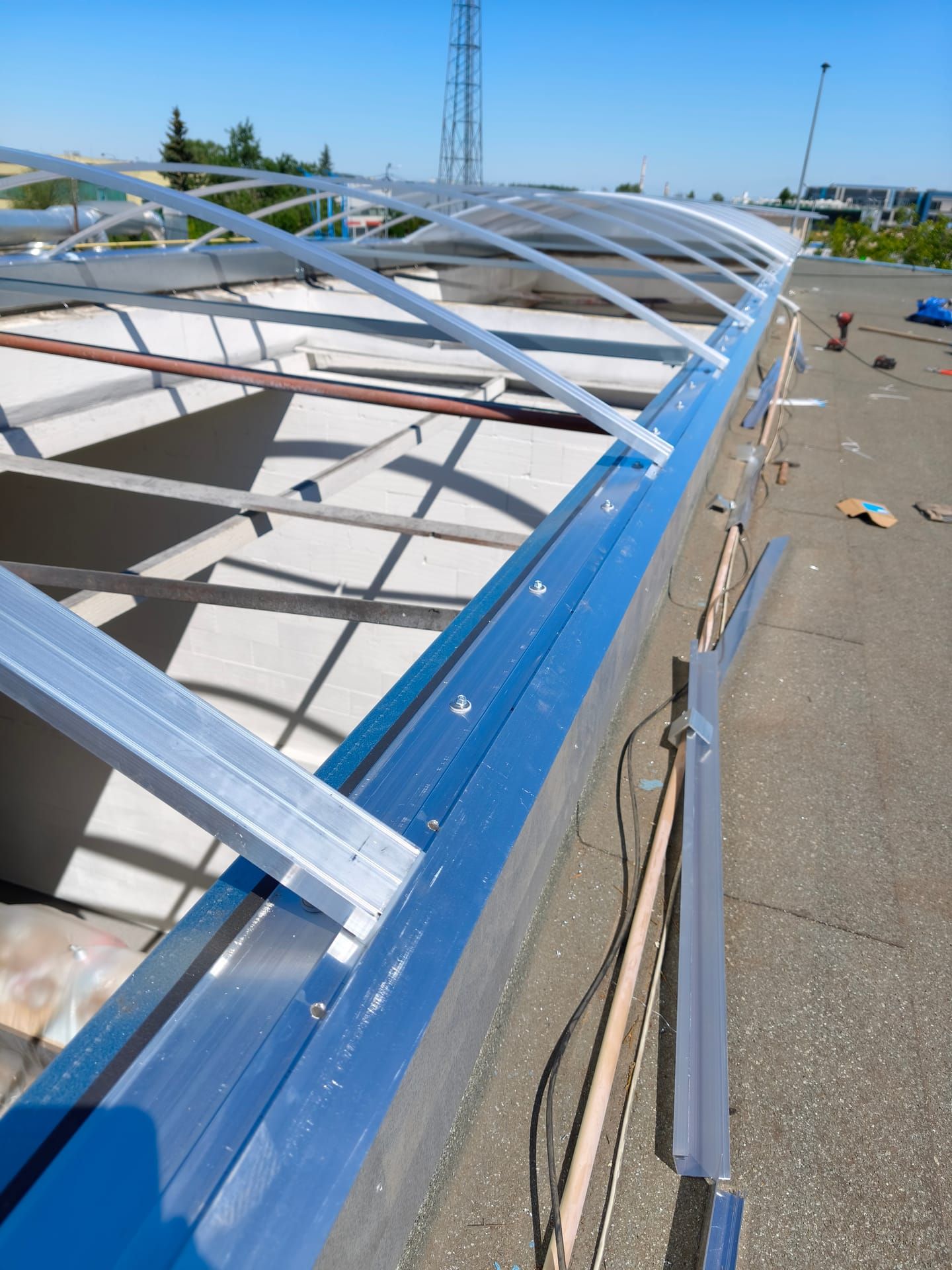

Rozpracovaný obloukový světlík: hliníkové oblouky a modrá obruba před osazením výplně

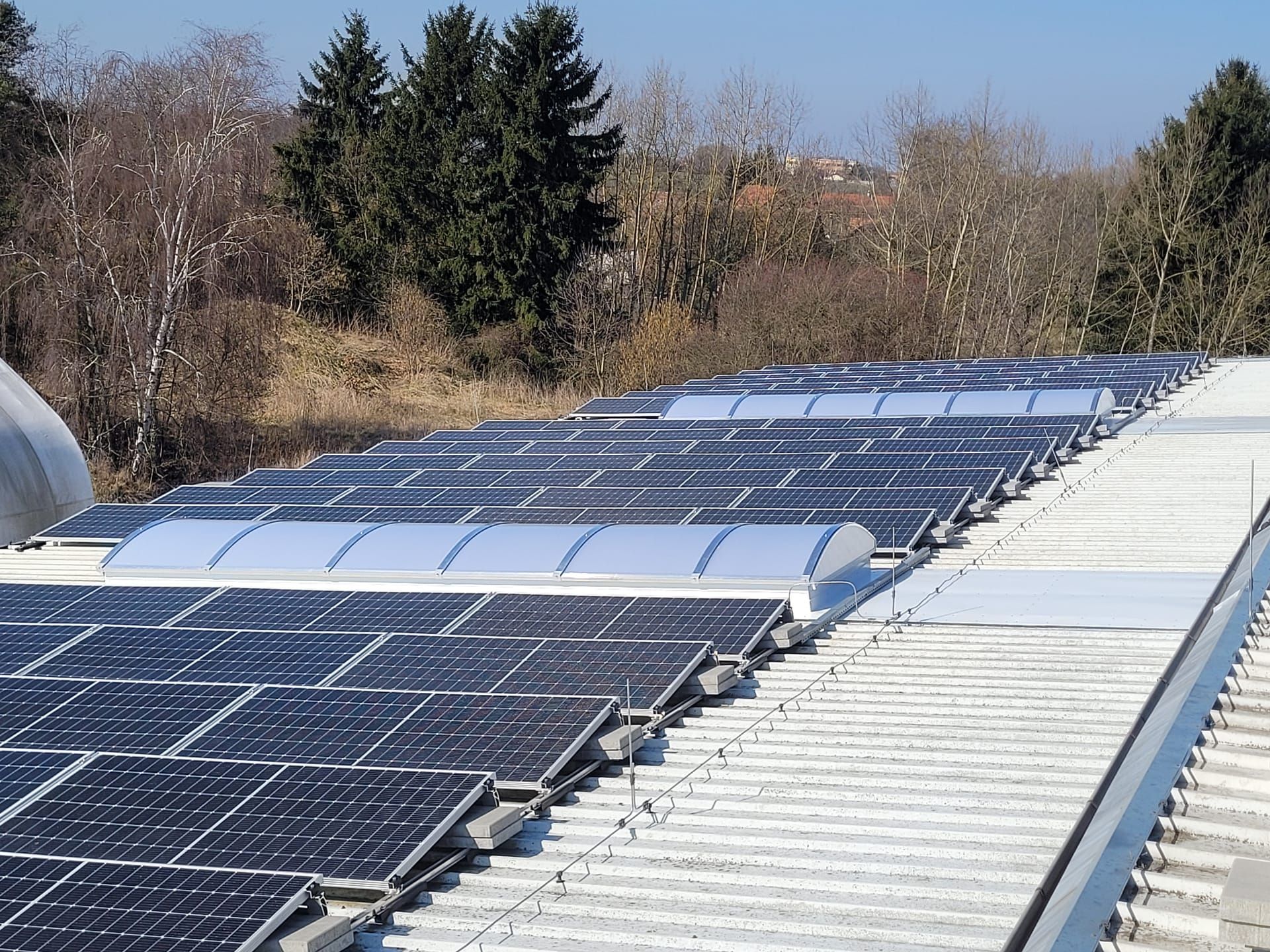

Řada obloukových světlíků mezi fotovoltaickými panely na střeše

04Detaily

Řez, větrací křídlo a pohon obloukového světlíku

Schematický řez a fotografie větracího křídla s elektrickým pohonem.

Schematický řez obloukovým světlíkem

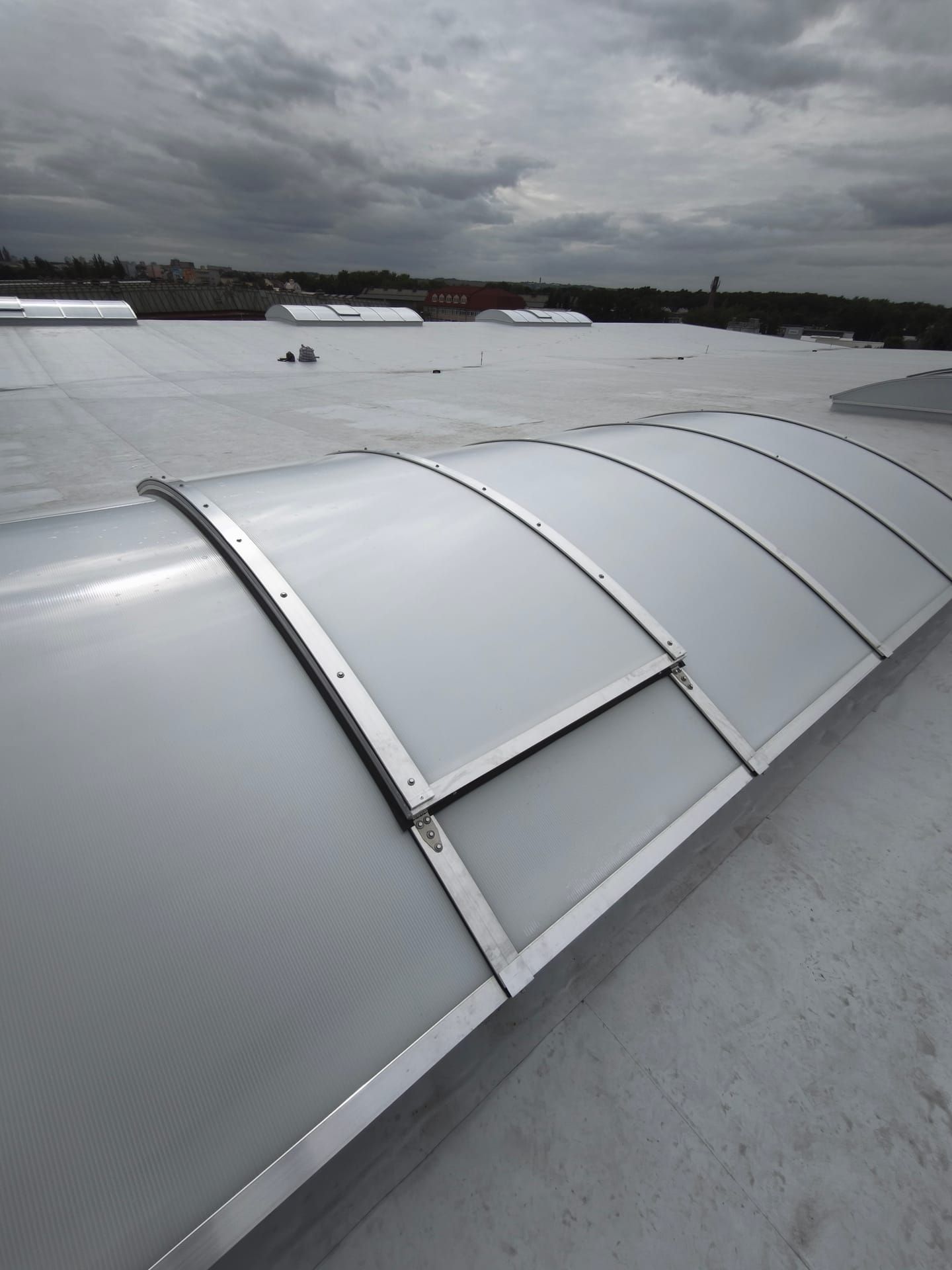

Větrací křídlo v polykarbonátové výplni obloukového světlíku, detail hliníkových lišt — Větrací křídlo obloukového světlíku

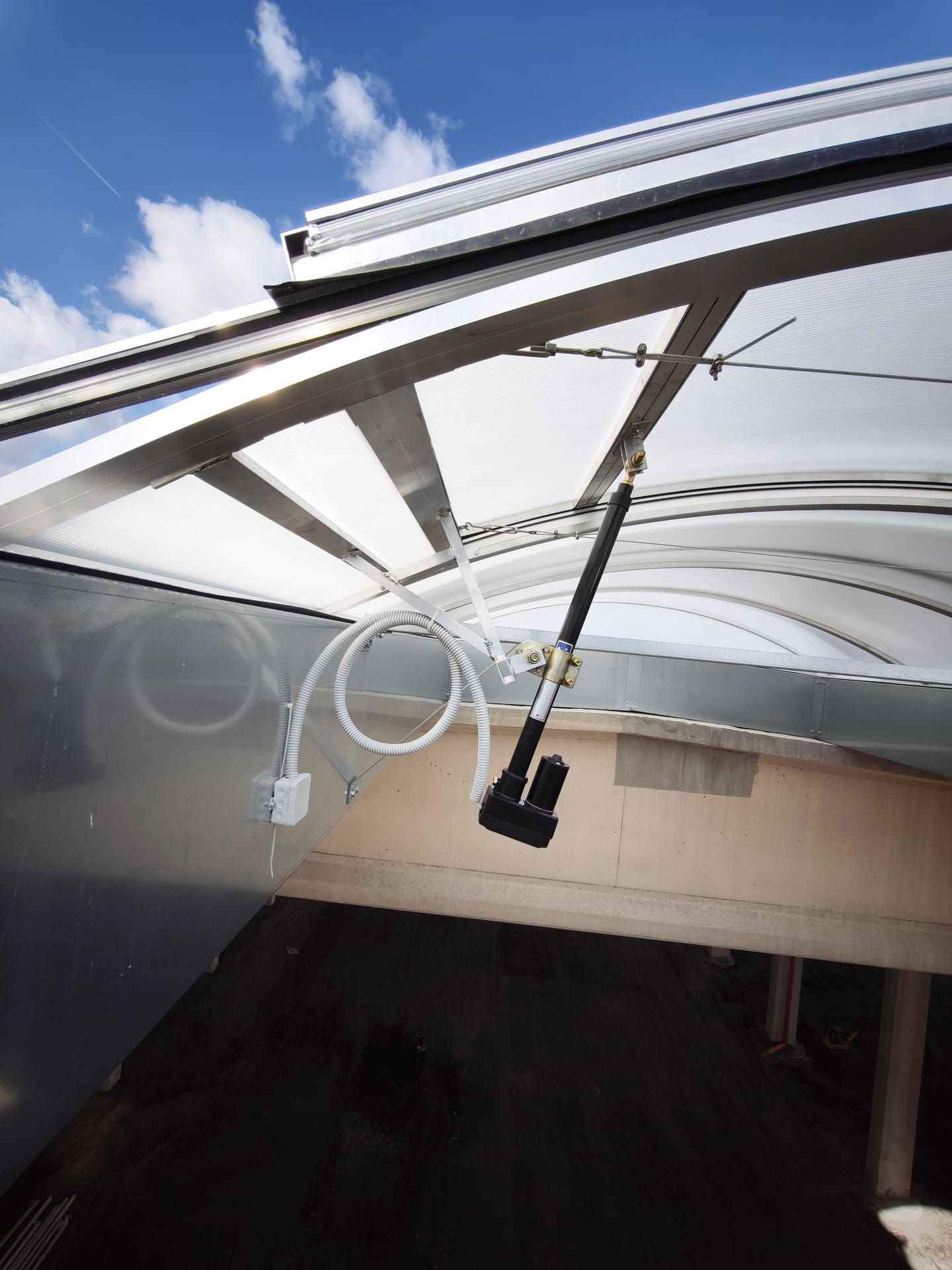

Elektrický pohon větracího křídla obloukového světlíku při pohledu zespodu, vedle krabice s elektroinstalací — Elektrický pohon větracího křídla

05Výhody

Výhody obloukových světlíků

Rovnoměrné rozptýlení světla
Přirozené světlo se do interiéru rozptyluje rovnoměrněji než u plochého prosklení. Vzniká méně ostrých stínů a oslnění a klesá potřeba umělého osvětlení, což přináší energetickou úsporu.
Životnost, odolnost a nízká hmotnost
Celohliníkové provedení zajišťuje vysokou životnost a odolnost a díky nízké hmotnosti snižuje zatížení konstrukce střechy.
Mechanická odolnost
Tvar oblouku lépe odolává povětrnostním vlivům a omezuje usazování nečistot a sněhu.
Bez rizika zatékání vrcholovým spojem
Díky obloukovému tvaru nemá světlík vrcholový podélný spoj, a odpadá tak riziko zatékání tímto spojem.

06Opravy

Opravy a rekonstrukce obloukových světlíků

Obloukové světlíky opravujeme i rekonstruujeme. Poškozenou výplň nahradíme novým polykarbonátem, při poškození nosné konstrukce provedeme rekonstrukci světlíku. Starší sedlové světlíky lze nahradit novými obloukovými.

Opravy a rekonstrukce střešních světlíků Výměna polykarbonátu, nebo rekonstrukce?

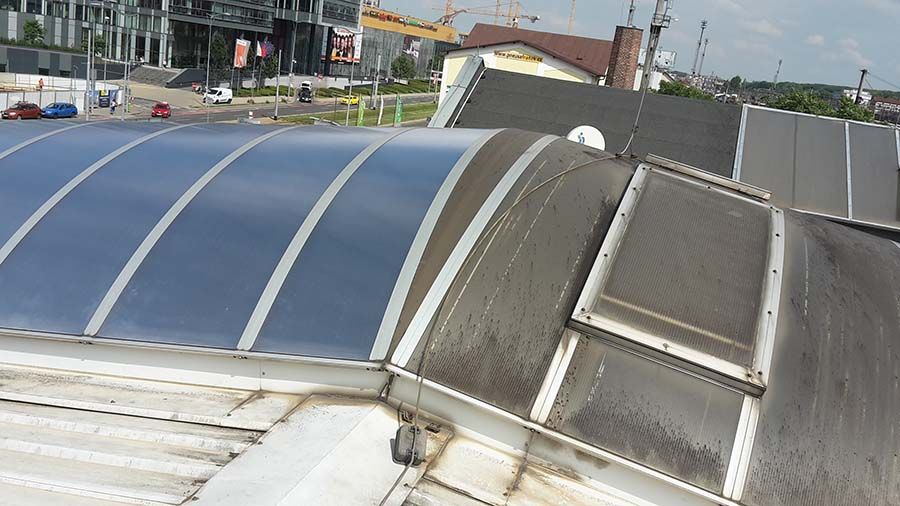

Obloukový světlík – vlevo nové modravé výplně, vpravo starší zašlé výplně

07Reference

Realizace obloukových světlíků

Celohliníkový obloukový světlík s větracím křídlem na ploché střeše nové haly v Kolíně

Nová výrobní hala · Kolín · 2026

Montáž 14 celohliníkových obloukových světlíků v Kolíně

Montáž obrub a 14 celohliníkových obloukových světlíků s větracími křídly na nové výrobní hale v Kolíně, v kooperaci s izolací střechy.

Obloukový světlík s větracími křídly na ploché střeše průmyslové haly v Praze

Průmyslová hala · Praha · 2024

Rekonstrukce světlíků na průmyslové hale v Praze

Rekonstrukce střešních světlíků průmyslové haly v Praze: demontáž sedlových světlíků a montáž obloukových celohliníkových světlíků s větracími křídly.

Obloukový světlík s mléčně bílým zasklením na střeše nové haly v Praze

Nová výrobní hala · Praha · 2021, 2022

Montáž obloukových světlíků na nové hale v Praze

Montáž obrub a celohliníkových obloukových světlíků v rozsahu 1 500 m² na nové výrobní hale v Praze, v kooperaci s montáží střešního pláště.

08Postup

Jak probíhá spolupráce

01
Poptávka
Vyplníte formulář nebo zavoláte a popíšete objekt a požadovaný rozměr.
02
Návrh řešení
Navrhneme typ konstrukce, výplně a větrání.
03
Nabídka
Připravíme cenovou nabídku.
04
Realizace
Po odsouhlasení světlík vyrobíme a namontujeme, nebo provedeme dohodnutou opravu.

09Dotazy

Časté otázky k obloukovým světlíkům

Další dotaz?

602 659 434 Napsat poptávku

V jakých šířkách obloukové světlíky vyrábíte?

Obloukové světlíky vyrábíme v šířkách od 1 m do 6,3 m dle přání zákazníka.

Jakou záruku na obloukové světlíky dáváte?

Na světlíky poskytujeme záruku 60 měsíců, na elektromotory a ovládací skříňky 24 měsíců. K dodávce patří doklady o shodě podle nařízení vlády č. 163/2002 Sb. a revize elektromotorů.

Jak jsou u obloukového světlíku umístěna větrací křídla?

Větrací křídla šířky od 1,0 m do 2,5 m se podle šířky světlíku osazují na krajní strany, nebo do vrcholu (u světlíků širších než 3 m). Křídla otvírají elektromotory s napájecím napětím max. 36 V. Umístění a počet ovládacích míst určuje zákazník, součástí dodávky je vstupní elektrorevize a návod k obsluze.

Z čeho je obloukový světlík zasklený?

Zasklení tvoří polykarbonát s UV filtrem ve třech barevných provedeních (čiré, mléčné, kouřové) o tloušťce 10–40 mm, případně sendvičové zasklení, k = 1,0–3,1 W/m²K.

Jaké výhody mají obloukové světlíky?

Světlo se do interiéru rozptyluje rovnoměrněji než u plochého prosklení, takže vzniká méně ostrých stínů a oslnění a klesá potřeba umělého osvětlení. Celohliníkové provedení zajišťuje vysokou životnost a díky nízké hmotnosti méně zatěžuje konstrukci střechy, oblouk lépe odolává povětrnosti a odpadá riziko zatékání vrcholovým podélným spojem.

V jakém provedení dodáváte spojovací materiál?

Spojovací materiál dodáváme v nerezovém provedení.

Jak se obloukové světlíky zateplují?

Světlíky zateplujeme Rotaflexem a AL fólií.

Lze starý sedlový světlík nahradit obloukovým?

Ano, sedlové světlíky se při komplexní rekonstrukci střechy často nahrazují obloukovými s hliníkovým rámem. Zda je potřeba vyměnit celý světlík, nebo stačí nová výplň, posoudíme podle fotografií a popisu stavu. Takto jsme postupovali na průmyslové hale v Praze: demontovali jsme sedlové světlíky a namontovali 6 ks celohliníkových obloukových světlíků s větracími křídly.
